01.猜猜我是谁？

北京滨松高压电源系列产品

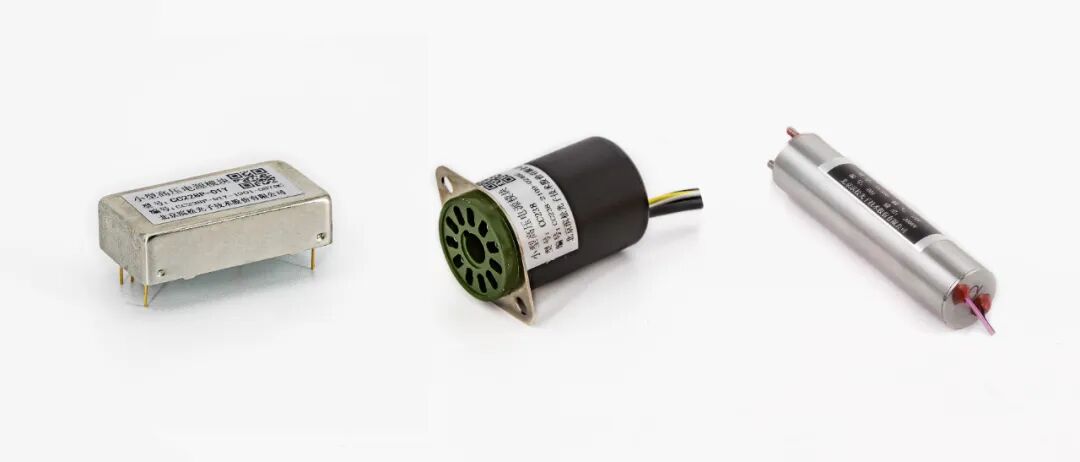

左:CC228/CC255系列 中:CC238系列 右:CC356系列

02.关于高压电源

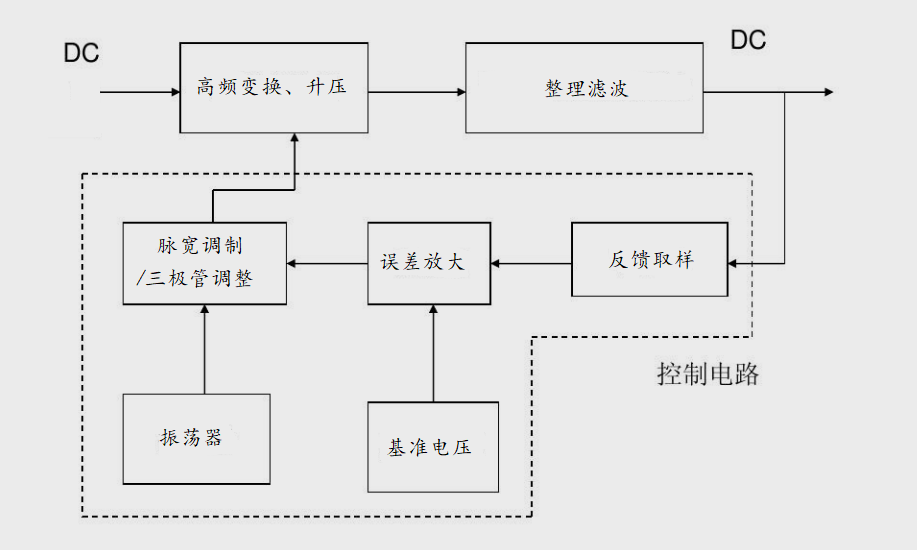

03.高压电源的重要指标

04.如何选择合适的高压电源

特性指标选择　

2.输出高压选择：高压电源最大输出高压最好不超过PMT最高工作电压，防止因误操作致高压过高，从而对PMT造成损伤。另外，输出高压需要在一定范围内连续可调，以便为PMT设置工作点。

3.输出电流选择：高压电源配合PMT工作时，实际输出电流约为PMT所加高压除以分压器电阻的总和。以图2为例，高压电源实际输出电流Id的计算，见公式（1）：

为保证工作稳定可靠，选择高压电源输出电流能力时，最好按PMT最大工作电压除以分压器电阻总和，所得电流值的1.5倍进行考虑。比如CR131型PMT，其最大工作电压为1250V，分压器电阻总和为3.3MΩ，即电流为1250V/3.3MΩ=0.38mA，再乘以1.5为0.57mA，所以选择高压电源输出电流时最好≥0.5mA。

其中：μ为PMT电流增益；A为一固定系数，与收集效率、倍增级数、以及k有关；V为PMT工作电压；k由电极结构和材料决定，一般取0.7～0.8；n倍增级数。

按工作电压1000V、倍增极10级、k取0.8计算，当PMT输出信号变化（即PMT电流增益变化）1%时，通过公式（2）计算可得工作电压V变动0.124%。所以要想保证PMT输出信号稳定性在1%以内，高压电源输出高压的综合稳定性必须小于0.1%，也就是说高压电源输出高压的综合稳定性至少要优于所要求的PMT稳定性1个数量级。

高压电源输出高压的综合稳定性与其各项质量指标有关，这里简单说明一下各项指标的意义：

1.输入电压调整率：由于输入电压在规定范围内变化，而引起输出高压的相对变化量。例如，高压电源规定输入电压范围为5V~6V，输入电压调整率为0.1%，输出高压设定为1000V；如果初始输入电压为6V，随着工作一段时间输入电压下降到5V，那么输出高压的变化即为1000V×0.1%=1V。

2.负载调整率：负载由满载到空载，或由空载到满载转变，引起输出高压的相对变化量。这个参数对于一块高压电源配一支PMT的应用来说重要性不高，因为PMT的分压器就等同于高压电源的负载，而在整个工作过程中负载是基本没有变化的。而对于一块高压电源配多支PMT的应用来说，高压电源的负载是随PMT数量的变化而变化的，因此需确认此参数带来的高压变动。

3.稳定性：在不受外界因素（如输入变化、负载变化、环境温度变化等）影响下，预热后的高压电源，在指定时间内，其输出高压的最大变化，该指标与电源设计有关。

4.温度系数：环境温度每变化1℃，输出高压的相对变化。例如，高压电源温度系数为0.01%/℃，高压设定为1000V；环境温度从20℃变化为30℃时，输出高压变化为1000V×0.01%/℃×10℃=1V。

5.纹波：叠加在直流输出高压上的交流分量的周期波动。纹波太大会直接影响输出高压的稳定性；另外，纹波还会叠加到PMT的输出信号上，给输出信号带来干扰。

总之，高压电源各项指标越优秀，PMT工作就越稳定。但指标越高对高压电源的设计来说难度越大，且成本也会越高。表(1)给出了常规应用时，高压电源各项指标的推荐值：

表1 高压电源各项指标推荐值

北京滨松依据客户多样化的需求，开发了多款高压电源系列产品，能够匹配各种应用场景（表2）：

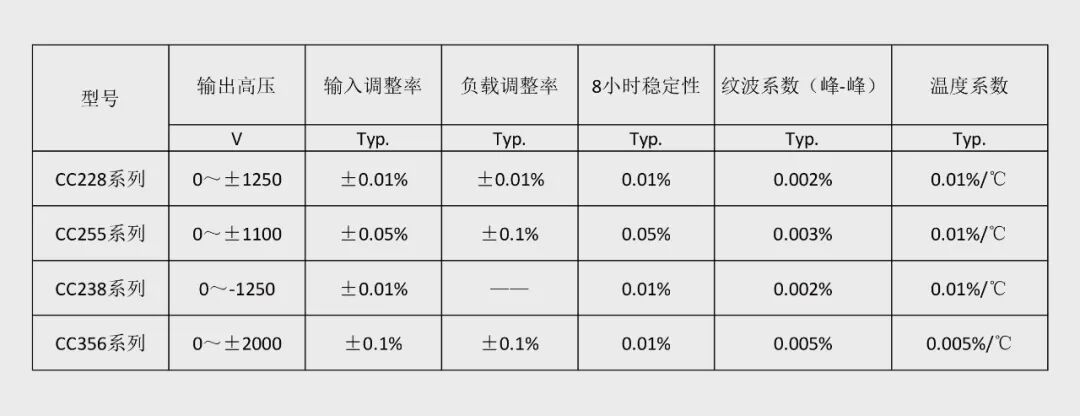

表2 高压电源系列产品性能指标
